大家好，我是吳工，一名在滑環制造領域工作了十多年的工程師。我的日常工作就是與各種滑環打交道，而其中，電纜卷筒滑環 可以說是最“實在”卻又最關鍵的部件之一。今天，就讓我?guī)Т蠹易哌M(jìn)這個看似不起眼，卻決定了大型設備能否“舒展筋骨”的核心元件。

一、 什么是電纜卷筒滑環？

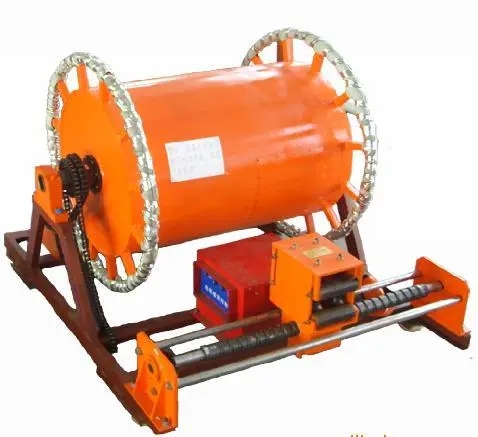

簡單來說，電纜卷筒滑環是安裝在電纜卷筒中心的一個精密電氣部件。它的核心使命，是在設備（如港口起重機、堆取料機、大型游樂設施）的卷筒反復收放電纜的過程中，實現固定位置與旋轉位置之間不間斷的電力傳輸和信號傳遞。

您可以把它想象成一個“旋轉的橋梁”：橋的一端連接著地面的固定電源和控制系統，另一端則連接著正在移動的設備本體。無論設備如何移動、卷筒如何旋轉，這座“橋梁”都能確保電流和數據信號暢通無阻，成為設備穩定運行的“生命線”。

二、 它是如何工作的？

其工作原理基于電刷滑環的經典結構。主要包含兩大部分：

1、轉子（Rotator）：與電纜卷筒的旋轉部分相連，隨卷筒一同轉動，上面連接著來自設備本體的電纜。

2、定子（Stator）：與卷筒的固定支架相連，保持靜止，上面連接著來自外部電源和控制的固定電纜。

通過精密設計的貴金屬合金電刷（或刷絲）與銅環的滑動接觸，在旋轉過程中始終保持電氣連接，從而將能源和信號從靜止端傳遞到旋轉端，完美避免了電纜自身纏繞扭斷的風險。

三、 作為滑環工程師，我看重的關鍵點與要求

在設計和選型過程中，我們滑環工程師視角下的電纜卷筒滑環，絕不僅僅是“能通電”那么簡單。以下是我們認為至關重要的幾個維度：

1、載流能力與穩定性是根本

我的看法：大型設備功率動輒上百千瓦，電流巨大?；h(huán)的導流材料必須采用高純度、高導電率的銅材，電刷材料需具備優異的耐磨性和低接觸電阻。我們最忌諱的就是因接觸點過熱、打火導致的斷電甚至火災風險。穩定，壓倒一切。

2、防護等級（IP等級）是生命的保障

我的要求：電纜卷筒多應用于港口、礦山、野外等惡劣環境，風雨、粉塵、鹽霧無處不在。因此，滑環的防護等級必須至少達到IP54（防塵防水濺），對于高要求場合，IP65/IP66是標配。密封性不過關，再好的內部結構也會很快因腐蝕而失效。

3、長壽命與維護便捷性

我的看法：設備停機意味著巨大的經濟損失。我們希望設計的滑環具有極長的免維護周期。這意味著要使用超耐磨的電刷材料（如復合貴金屬）和高精度的軸承。同時，模塊化設計也至關重要，萬一某個通路需要更換，應能快速拆裝，而不必拆卸整個滑環總成。

4、信號傳輸?shù)耐暾?/span>

我的要求：現代設備不僅是動力傳輸，更涉及大量的控制信號、視頻信號和數據總線（如Profinet, EtherCAT）。動力環與信號環之間必須做好嚴密的電磁屏蔽，防止強電對弱電的干擾，確保數據傳輸零錯誤、零丟包。

4、結構強度與安裝精度

我的看法：電纜卷筒在收放纜時會產生巨大的徑向拉力和振動?；h(huán)本身必須具備足夠的機械強度和剛性，以抵抗這些外力。安裝時，必須確?；h(huán)與卷筒的同心度，任何偏差都會加劇磨損和振動，導致壽命急劇縮短。

四、 如何為您的設備選擇合適的電纜卷筒滑環？

作為終端用戶或設備制造商，在選型時請務必明確以下幾點：

電壓和電流需求：最高工作電壓、峰值電流、持續電流。

通路數量：需要多少路動力回路？多少路信號回路？

工作環境：室內、室外、是否有爆炸性氣體（防爆要求）？

防護等級：需要IP54, IP65還是更高？

轉速：電纜卷筒的最高旋轉速度。

提供越詳細的信息，我們工程師越能為您匹配最可靠、最經濟的產品。

電纜卷筒滑環，這個隱藏在設備鋼鐵身軀內的“靈魂關節”，雖不顯眼，卻責任重大。它用精密和可靠，默默守護著工業脈絡的暢通。作為滑環廠家九江英智科技的一名滑環工程師，我的追求就是讓每一個出廠的滑環，都能在最嚴苛的工況下，經年累月地穩定工作，成為客戶設備最值得信賴的伙伴。
